ENC28J60-I ML

Ipinakilala ng XT-ShenZhen ang mga nauugnay na parameter ngENC28J60-I/MLsa iyo. sana makatulong sa inyo! AngENC28J60-I/MLAng device ay isang Microchip stand-alone na Ethernet controller na may SPI interface na nagtatampok ng industry standard Serial Peripheral Interface (SPI). Ang Microchip ay partikular na idinisenyo para sa Ethernet network interface ng anumang SPI-equipped controller. Nakatuon kami sa paglutas ng mga pangangailangan ng customer at pagtulong sa mga customer na malampasan ang problema ng supply! Sasagutin namin ang mga tanong na iniwan ng bawat customer sa loob ng 24 na oras!

Paglalarawan ng Produkto

AngENC28J60-I/MLsumusunod ang device sa lahat ng detalye ng IEEE 802.3.

AngENC28J60-I/MLpinaghihigpitan ng device ang mga papasok na packet sa pamamagitan ng pagsasama-sama ng maramihang packet filtering scheme. Nagbibigay din ito ng panloob na DMA module para sa mabilis na data throughput at hardware-assisted checksum na pagkalkula para sa iba't ibang network protocol.

AngENC28J60-I/MLnakikipag-ugnayan ang device sa host controller sa pamamagitan ng mga interrupt na pin at SPI na may mga frequency ng orasan hanggang 20 MHz. Gamit angENC28J60-I/MLAng aparato ay nangangailangan lamang ng dalawang pulse transformer at ilang passive na bahagi upang ikonekta ang isang microcontroller sa Ethernet.

AngENC28J60-I/MLBinubuo ang device ng pitong pangunahing functional blocks:

1. Isang interface ng SPI na ginagamit bilang channel ng komunikasyon sa pagitan ng host controller at ENC28J 60.

2. Control register para sa pagkontrol at pagsubaybay sa ENC28J60.

3. Dual port RAM buffer para sa pagtanggap at pagpapadala ng mga packet.

4. Arbiter na kumokontrol sa pag-access sa mga buffer ng RAM kapag hiniling mula sa DMA, magpadala at tumanggap ng mga bloke.

5. Ipaliwanag ang interface ng bus para sa data at mga command na natanggap sa pamamagitan ng interface ng SPI.

6. Isang module ng MAC (Media Access Control) na nagpapatupad ng lohika ng MAC na sumusunod sa IEEE 802.3.

7. PHY (physical layer) module, na nag-encode at nagde-decode ng analog data sa twisted pair na interface.

Mga Tampok ng Produkto

Mga Tampok ng Ethernet Controller

â¢IEEE 802.3â¢Sumusunod na Ethernet Controller

â¢Ganap na katugma sa 10/100/1000Base-T network

â¢Integrated na MAC at 10Base-T PHY

â¢Sinusuportahan ang 1 10Base-T port na may awtomatikong pagtukoy at pagwawasto ng polarity

â¢Sinusuportahan ang full-duplex at half-duplex mode

â¢Programmable automatic retransmission kung sakaling magkaroon ng banggaan

â¢Programmable padding at CRC generation

â¢Programmable na awtomatikong pagtanggi sa mga maling packet

â¢SPI interface na may bilis ng orasan hanggang 20 MHz

Mga Tampok ng Physical Layer (PHY).

â¢Loopback mode

â¢Dalawang programmable LED output para sa link, TX, RX, collision at full/half duplex status

Trabaho

â¢Anim na interrupt source at isang interrupt output pin

â¢25 MHz clock input na kinakailangan

â¢Clock output pin na may programmable prescaler

â¢5V tolerant input

Mga parameter ng produkto

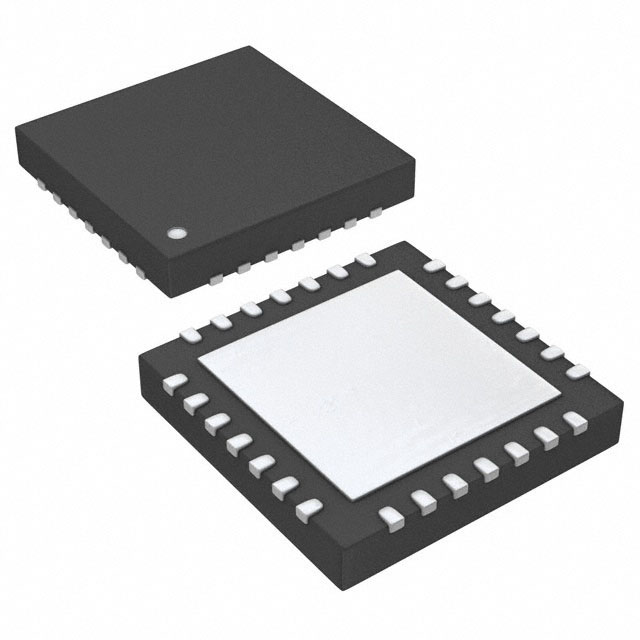

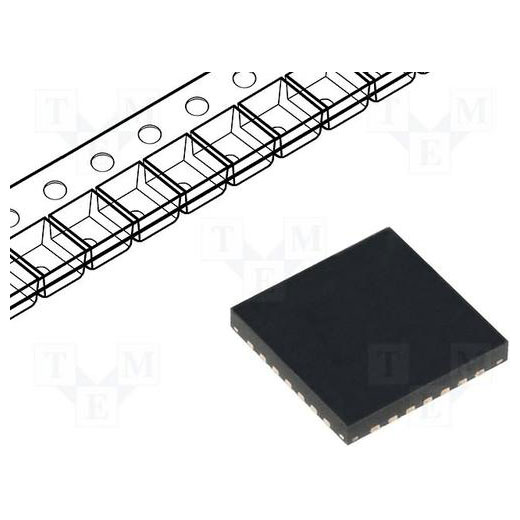

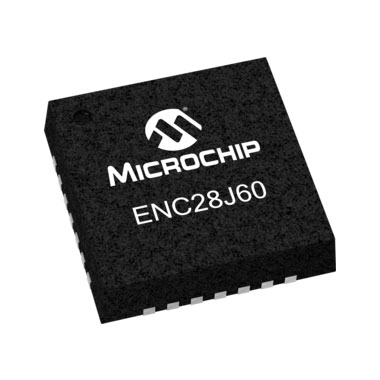

Larawan ng produkto
